Magnesy neodymowe, znane również jako magnesy NdFeB, NIB lub Neo, są najczęściej stosowanym typem magnesów ziem rzadkich. Jest to najsilniejszy typ magnesu trwałego wykonany ze stopu neodymu, żelaza i boru o tetragonalnej strukturze krystalicznej Nd2Fe14B.

Magnesy neodymowe są bardzo mocne w porównaniu do swojej masy, ale są również kruche mechanicznie, a najmocniejsze gatunki tracą swój magnetyzm w temperaturach powyżej 80 stopni Celsjusza (176 stopni Fahrenheita). Gatunki wysokotemperaturowe będą działać w temperaturze do 200, a nawet 230 stopni, ale ich wytrzymałość jest tylko nieznacznie większa niż w przypadku samaru-kobaltu.

Magnesy tarczowe neodymowe stały się preferowanym rozwiązaniem dla szerokiej gamy zastosowań przemysłowych i cywilnych. Magnes neodymowy jest zwykle mierzony średnicą i grubością, wtedy jego grubość jest zawsze mniejsza niż średnica. Zdecydowana większość neodymowych magnesów dyskowych jest namagnesowana osiowo i szeroko stosowana w różnych zastosowaniach, takich jak cel trzymania i magnes głośnikowy. Diametralnie namagnesowany wzór jest również dostępny dla okrągłego magnesu, a większość diametralnie namagnesowanych neodymowych dysków magnetycznych jest używana jako magnes czujnika. Wydajność produkcji neodymowego magnesu tarczowego zyskała niezwykły rozwój dzięki szerokiemu zastosowaniu piłowania wielodrutowego.

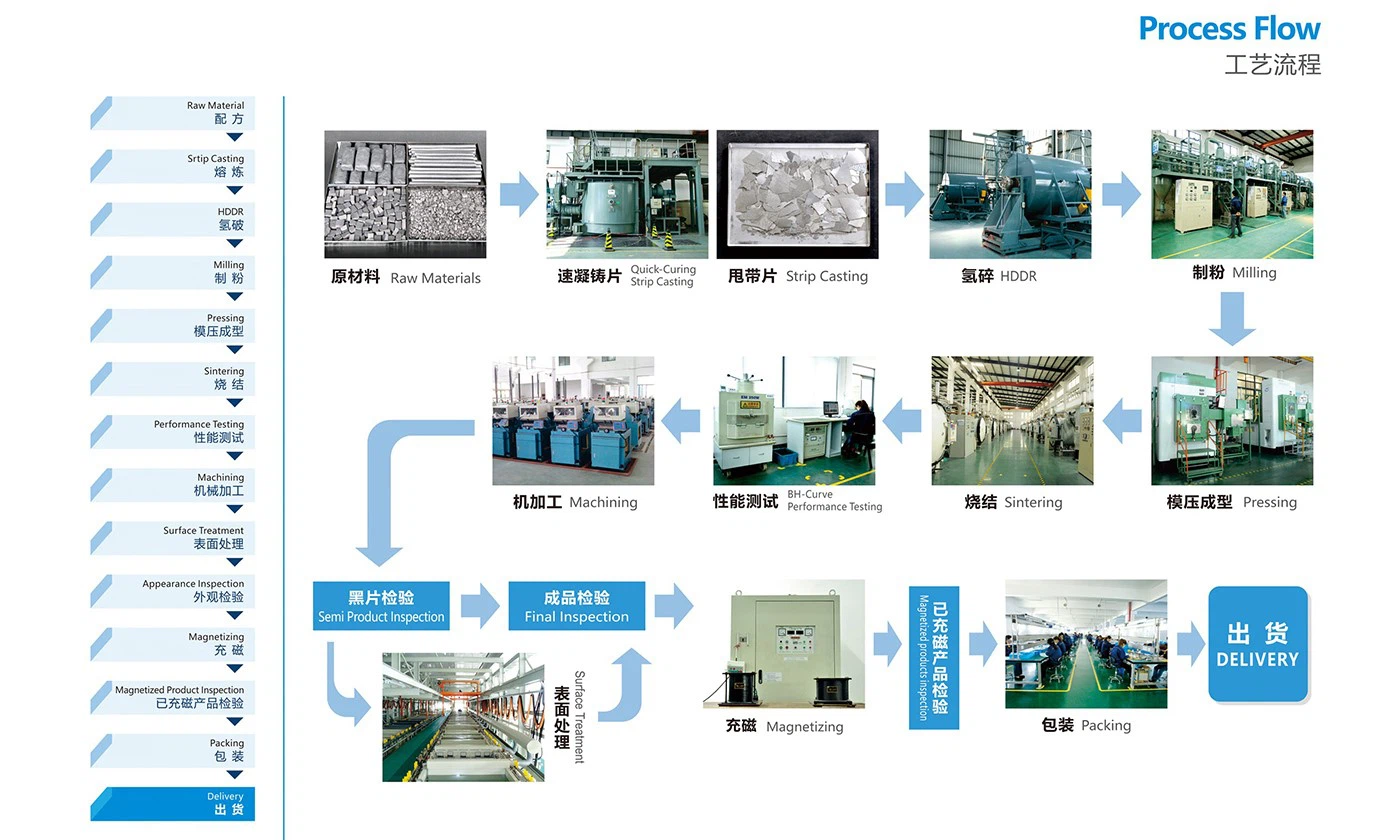

Proces produkcji spiekanych magnesów NdFeB

001-Process Flow

Wymiary i tolerancje

002-Dimensions

Średnica zewnętrzna (mm)	Tolerancja (mm)	Walcowość (mm)
D Mniejsze lub równe 10	±0.03	0.03
10<>	±0.04	0.03
30<>	±0.05	0.05
D>50	±0.06	0.06

Aplikacje

Magnesy neodymowe są również stosowane w tysiącach zespołów i produktów. Te wysokowydajne magnesy można łatwo zamocować na miejscu za pomocą kleju lub wepchnąć w otwory i rowki w drewnie lub plastiku. Magnesy neodymowe są powszechnie stosowane w ekspozytorach w punktach sprzedaży, teczkach biurowych, modelach redukcyjnych i zastosowaniach przemysłowych. Magnesy neodymowe są naprawdę wszechstronne i są szeroko stosowane w domowych pracach artystycznych i rzemieślniczych, jak również w zaawansowanych technologiach i zastosowaniach inżynieryjnych. Magnesy neodymowe przyciągają się z prawie dwukrotnie większą siłą, niż przyciągają stalowe przedmioty. Przyciągają się również na bardzo duże odległości, nawet małe magnesy przyciągają się na grubość palca.

Namagnesowanie neodymowego magnesu tarczowego

003-Magnetization of Neodymium Disc Magnet

Właściwości magnetyczne

Przedmiot	Stopień	br		Hcb		HcJ		(BH)maks		Temperatura pracy
Przedmiot	Stopień	kG	T	kA/m	koe	kA/m	koe	MGOe	kJ/m³	L/D Większy lub równy 0,7( stopień )
N	N35	11.7-12.2	1.17-1.22	Większy lub równy 10,9	Większy lub równy 868	Większy lub równy 12	Większy lub równy 955	33-36	263-287	Mniejsze lub równe 80
	N38	12.2-12.5	1.22-1.25	Większy lub równy 11,3	Większy lub równy 899	Większy lub równy 12	Większy lub równy 960	36-39	287-310
	N40	12.5-12.8	1.25-1.28	Większy lub równy 11,4	Większy lub równy 907	Większy lub równy 12	Większy lub równy 960	38-41	302-326
	N42	12.8-13.2	1.28-1.32	Większy lub równy 11,5	Większy lub równy 915	Większy lub równy 12	Większy lub równy 960	40-43	318-342
	N45	13.2-13.8	1.32-1.38	Większy lub równy 11,6	Większy lub równy 923	Większy lub równy 12	Większy lub równy 960	43-46	342-366
	N48	13.8-14.2	1.38-1.42	Większy lub równy 11,6	Większy lub równy 923	Większy lub równy 12	Większy lub równy 960	46-49	366-390
	N50	14.0-14.5	1.40-1.45	Większy lub równy 12.0	Większy lub równy 955	Większy lub równy 12	Większy lub równy 960	48-51	382-406
	N52	14.3-14.6	1.43-1.46	Większy lub równy 11.0	Większy lub równy 876	Większy lub równy 12	Większy lub równy 960	50-53	398-422
	N55	14.5-15.0	1.45-1.50	Większy lub równy 11.0	Większy lub równy 876	Większy lub równy 12	Większy lub równy 960	53-55	422-438
M	35M	11.7-12.2	1.17-1.22	Większy lub równy 10,9	Większy lub równy 868	Większy lub równy 14	Większy lub równy 1114	33-36	263-287	Mniejsze lub równe 100
	38M	12.2-12.5	1.22-1.25	Większy lub równy 11,3	Większy lub równy 899	Większy lub równy 14	Większy lub równy 1114	36-39	287-310
	40M	12.5-12.8	1.25-1.28	Większy lub równy 11,6	Większy lub równy 923	Większy lub równy 14	Większy lub równy 1114	38-41	302-326
	42M	12.8-13.2	1.28-1.32	Większy lub równy 12.0	Większy lub równy 955	Większy lub równy 14	Większy lub równy 1114	40-43	318-342
	45M	13.2-13.8	1.32-1.38	Większy lub równy 12,5	Większy lub równy 995	Większy lub równy 14	Większy lub równy 1114	43-46	342-366
	48M	13.8-14.2	1.38-1.42	Większy lub równy 12,9	Większy lub równy 1027	Większy lub równy 14	Większy lub równy 1114	46-49	366-390
	50M	14.0-14.5	1.40-1.45	Większy lub równy 13.0	Większy lub równy 1033	Większy lub równy 14	Większy lub równy 1114	48-51	382-406
	52M	14.3-14.6	1.43-1.46	Większy lub równy 13,1	Większy lub równy 1043	Większy lub równy 14	Większy lub równy 1114	50-53	398-422
	54M	14.5-15.0	1.45-1.50	Większy lub równy 13,2	Większy lub równy 1051	Większy lub równy 14	Większy lub równy 1114	52-55	414-438
H	35H	11.7-12.2	1.17-1.22	Większy lub równy 10,9	Większy lub równy 868	Większy lub równy 17	Większy lub równy 1353	33-36	263-287	Mniejsze lub równe 120
	38H	12.2-12.5	1.22-1.25	Większy lub równy 11,3	Większy lub równy 899	Większy lub równy 17	Większy lub równy 1353	36-39	287-310
	40H	12.5-12.8	1.25-1.28	Większy lub równy 11,6	Większy lub równy 923	Większy lub równy 17	Większy lub równy 1353	38-41	302-326
	42H	12.8-13.2	1.28-1.32	Większy lub równy 12.0	Większy lub równy 955	Większy lub równy 17	Większy lub równy 1353	40-43	318-342
	45H	13.2-13.8	1.32-1.38	Większy lub równy 12,3	Większy lub równy 973	Większy lub równy 17	Większy lub równy 1353	43-46	342-366
	48H	13.7-14.2	1.37-1.42	Większy lub równy 12,5	Większy lub równy 995	Większy lub równy 17	Większy lub równy 1353	46-49	366-390
	50H	14.0-14.5	1.40-1.45	Większy lub równy 12,6	Większy lub równy 1003	Większy lub równy 17	Większy lub równy 1353	48-51	382-406
	52H	14.3-14.8	1.43-1.48	Większy lub równy 13,1	Większy lub równy 1043	Większy lub równy 17	Większy lub równy 1353	50-53	398-422
CII	35 SH	11.7-12.2	1.17-1.22	Większy lub równy 11.0	Większy lub równy 876	Większy lub równy 20	Większy lub równy 1592	33-36	263-287	Mniejsze lub równe 150
	38 SH	12.2-12.5	1.22-1.25	Większy lub równy 11,4	Większy lub równy 907	Większy lub równy 20	Większy lub równy 1592	36-39	287-310
	40 SH	12.5-12.8	1.25-1.28	Większy lub równy 11,8	Większy lub równy 939	Większy lub równy 20	Większy lub równy 1592	38-41	302-326
	42SH	12.8-13.2	1.28-1.32	Większy lub równy 12,1	Większy lub równy 963	Większy lub równy 20	Większy lub równy 1592	40-43	318-342
	45 SH	13.2-13.8	1.32-1.38	Większy lub równy 12,3	Większy lub równy 979	Większy lub równy 20	Większy lub równy 1592	43-46	342-366
	48SH	13.7-14.3	1.37-1.43	Większy lub równy 12,7	Większy lub równy 1011	Większy lub równy 20	Większy lub równy 1592	46-49	366-390
	50 SH	14.0-14.5	1.40-1.45	Większy lub równy 12,6	Większy lub równy 1003	Większy lub równy 20	Większy lub równy 1592	48-51	382-406
UH	28 UH	10.4-10.8	1.04-1.08	Większy lub równy 9,6	Większy lub równy 764	Większy lub równy 25	Większy lub równy 1990	26-29	207-231	Mniejsze lub równe 180
	30UH	10.8-11.3	10.8-1.13	Większy lub równy 10,2	Większy lub równy 812	Większy lub równy 25	Większy lub równy 1990	28-31	223-247
	33UH	11.3-11.7	1.13-1.17	Większy lub równy 10,7	Większy lub równy 852	Większy lub równy 25	Większy lub równy 1990	31-34	247-271
	35UH	11.7-12.2	1.17-1.22	Większy lub równy 10,8	Większy lub równy 860	Większy lub równy 25	Większy lub równy 1990	33-36	263-287
	38UH	12.2-12.5	1.22-1.25	Większy lub równy 11,3	Większy lub równy 899	Większy lub równy 25	Większy lub równy 1990	36-39	287-310
	40UH	12.5-12.8	1.25-1.28	Większy lub równy 11,8	Większy lub równy 939	Większy lub równy 25	Większy lub równy 1990	38-41	302-326
	42UH	12.8-13.2	1.28-1.32	Większy lub równy 12,1	Większy lub równy 963	Większy lub równy 25	Większy lub równy 1990	40-43	318-342
	45UH	13.2-13.8	1.32-1.38	Większy lub równy 12,3	Większy lub równy 979	Większy lub równy 25	Większy lub równy 1990	43-46	342-366
	48 UH	13.7-14.3	1.37-1.43	Większy lub równy 12,7	Większy lub równy 1011	Większy lub równy 25	Większy lub równy 1990	46-49	366-390
EH	28EH	10.4-10.8	1.04-1.08	Większy lub równy 9,8	Większy lub równy 780	Większy lub równy 30	Większy lub równy 2388	26-29	207-231	Mniejsze lub równe 200
	30EH	10.8-11.3	1.08-1.13	Większy lub równy 10,2	Większy lub równy 812	Większy lub równy 30	Większy lub równy 2388	28-31	223-247
	33EH	11.3-11.7	1.13-1.17	Większy lub równy 10,5	Większy lub równy 836	Większy lub równy 30	Większy lub równy 2388	31-34	247-271

Obróbka powierzchniowa

Powierzchnia	Powłoka	Grubość (μm)	Kolor	SST(godz.)	Charakterystyka
Cynk	zn	4-10	Niebiesko biały	24-48	Regularna ochrona
Cynk	Kolorowy Zn	4-10	Kolorowy	48-72	Doskonały przeciwko wilgoci
Nikiel	Ni-Ni	8-15	Srebro	48-96	Regularna ochrona
Nikiel	NiCuNi	10-20	Srebro	24-72	Doskonały przeciwko wilgoci
epoksydowe	Ni-Cu-Epoksyd	10-20	Czarny szary	72-108	Doskonały przeciwko wilgoci
	Ni-Cu-Ni-Epoksyd	10-30		72-108	Doskonały przeciwko wilgoci
	epoksydowe	10-30		>500	Doskonały przeciwko wilgoci
teflonowe	teflonowe	10-20	Czarny	48-72	Doskonały przeciwko wilgoci, lepszy przeciwko rozpuszczalnikom, gazom, grzybom i bakteriom.
Pasywacja	Fosforowane/pasywowane	Mniejsze lub równe 2	Ciemno szary	Mniejsza lub równa 2,5	Ochrona tymczasowa
Złoto	Ni-Cu-Ni-Au	10-20	Złoty	>12	Regularna ochrona
Everlube	Everlube	10-25	Żółty	>48	Nieprzewodzący, doskonała przyczepność
Everlube	Ni-Cu-Everlube	10-25	Żółty	>96	Doskonała przyczepność
PVD aluminium	PVD aluminium	5-30	Srebro	>72	Excellent adhesion strength>15mPa
Parylen	Parylen	5-15	Szary	>48	Doskonały przeciwko wilgoci, lepszy przeciwko rozpuszczalnikom, gazom, grzybom i bakteriom.

Uwaga: Stan mgły solnej:
Stężenie chlorku sodu	5 procent
Temperatura testu:	35 stopni
Temperatura beczki ciśnieniowej:	47 stopni
Wilgotność względna laboratorium:	85 proc
Objętość natrysku:	1,5±0,5ml/(wys.80cm³)
